一套暖氣片系統中，四通換向閥用的只有一兩個，但因為在使用的時候，這個閥門壞的十分快，所以我們十分關注這個閥門，那么這個閥門的內部結構是如何的？工作原理又是如何的啦？下面就讓暖氣片品牌來講解下吧。



　　暖氣片品牌:四通換向閥內部結構與工作原理



　　一、暖氣片品牌:四通換向閥的結構



　　四通閥由三個部分組成：先導閥、主閥和電磁線圈。電磁線圈可以拆卸。先導閥與主閥焊接成一體。

　?、倜?xì)管Capillarytube



　?、谙葘?dǎo)滑閥Pilotslidevalve③壓縮彈簧Compressspring④⑤活塞腔Pistonchamber⑥主滑閥Bodyslidevalve



　　二、暖氣片品牌:四通換向閥的工作原理

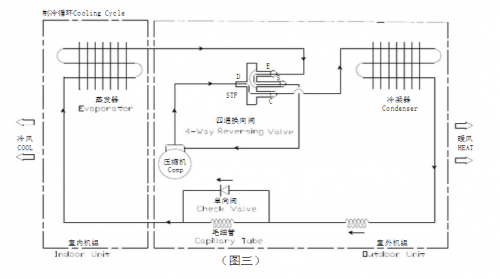

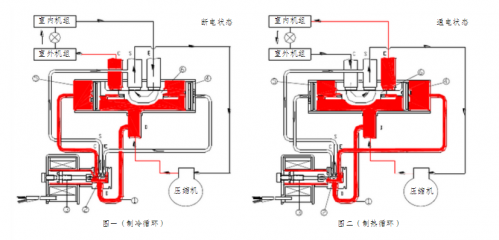

　　當電磁線圈處于斷電狀態，如上圖一，先導滑閥②在壓縮彈簧③驅動下右移，高壓氣體進入毛細管①后進入活塞腔⑤，另一方面，活塞腔④的氣體排出，由于活塞兩端存在壓差，活塞及主滑閥⑥右移，使E、S接管相通，D、C接管相通，于是形成制冷循環如下圖三。

　　當電磁線圈處于通電狀態，如上圖二



　　，先導滑閥②在電磁線圈產生的磁力作用下克服壓縮彈簧③的張力而左移，高壓氣體進入毛細管①后進入活塞腔④，另一方面，活塞腔⑤的氣體排出，由于活塞兩端存在壓差，活塞及主滑閥⑥左移，使S、C接管相通，D、E接管相通，于是形成制熱循環。如圖四。

　　以上就是“暖氣片品牌:四通換向閥內部結構與工作原理”內容。希望能幫助到你。
